电力电缆发布日期:2024-05-31  浏览次数:52

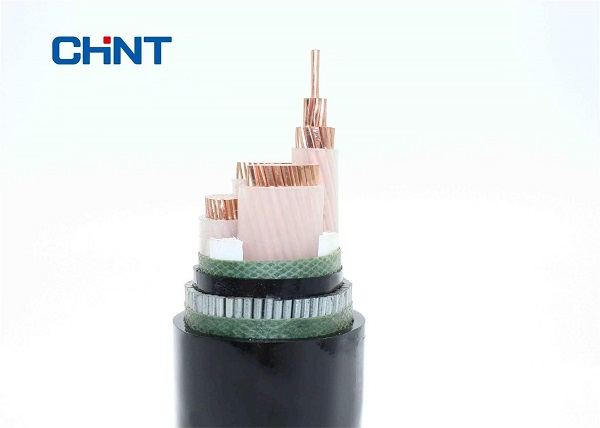

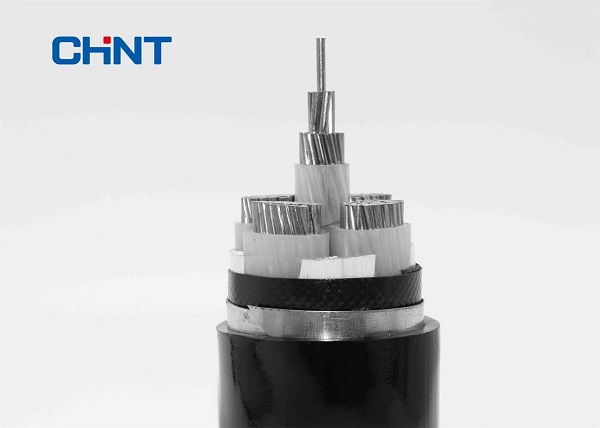

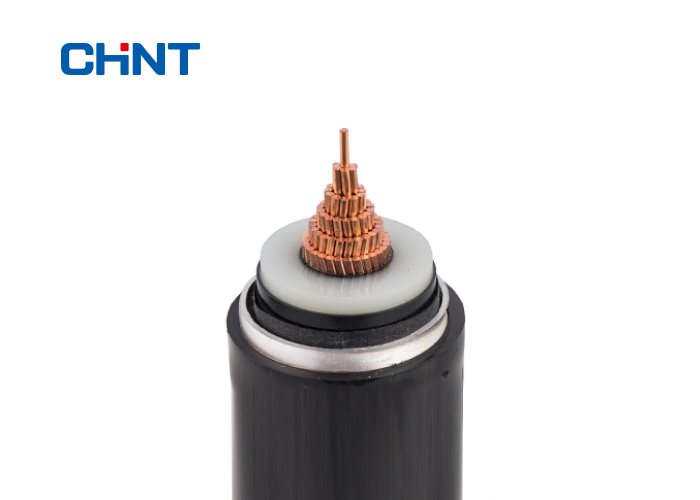

产品概述

通常意义的电缆选型就是选择合适的电缆和型号。电缆型号规定了电缆的导体、绝缘、屏蔽、护层等结构,以及额定电压;而电缆的规格则表示电缆的芯数和导体截面。为确保我公司向您提供的电缆可以在您的输电线路系统中安全可靠地长期运行,请您务必全面仔细地考虑以下几个方口规格。

电缆载流量电缆规格即导体截面的大小决定了电缆在同等运行条件下的载流量。本手册给出了各种型号规格的交联电缆在特定运行环境条件下的载流量,用户选择电缆规格时还应将此载流量换算到实际运行环境下的载流量。此外,用户还应考虑紧急过载负荷的大小和持续时间。

选择导体截面的大小还应符合系统发生短路故生短路故障时的短路电流的要求,否则会出现电缆导体烧毁的现象。短路电流的大小与短路时间密切相关。要考虑电缆的运行成本选择经济电流密度电缆导体本身是一个电阻,运行时要消耗电能发热,即线路损耗。选择电缆规格越大,导体(直)交流电阻越小线损越小,运行成本越低;但电缆价格越高线路投资越大。综合考虑这些因素后的经济电流密度计算公式较为复杂,我们在这里只是提醒用户注意。一般要求52L/。(1为电缆最大工作电流A,1,为经济电流密度A/mm))。

金属屏蔽短路电流按GB/T12706-2008标准规定,我公司常规中压交联电余外)均采用铜带屏蔽,其屏蔽截面S=层数x宽度x厚度,U.为,kV和26kV,截面为500mm及以上电缆金属屏蔽应采用铜丝屏蔽结构。铜带屏蔽电缆通常只适于短路电流不太大的非有效接地系统。如果您的电网系统短路电流较大在(如电阻接地系统),要求屏蔽截面较大,则请您务必注明采用同丝屏蔽及要求的屏蔽面积。

电力系统均对线路电压降有规定,电流通过电缆线路,均将产生一定的电压降4U=IR,[为线路工作电流,R为线路长度电缆交流电阻。要求U应小于系统规定的最大压降(如高低压电动机回路为5%U,室内工作照明线路为2.5%U,室外工作照明线路为4%U等,高压回路可不考虑)。

执行标准

1~35kV塑料绝缘电力电缆,其性能完全符合GB/T12706-2008和IEC60502.1-2009标准。由其衍生的阻燃低烟无卤阻燃、低烟低卤阻燃、耐火、耐寒、防水型电力电缆,更是形成系列化、专业化,其中阻燃型电力电缆有A、B.C三类阻燃等级,A类阻燃电缆采用了新型的阻燃结构,不仅电性能完全符合国家标准要求,而且成束燃烧试验也完全达到GB/T19666-2005成束阻燃性能要求中A类。耐火性电力电缆整体性能优良可靠,其耐火性能符合GB/T19666-2005耐火性能要求。低烟无卤、低烟低卤阻燃型电力电缆无卤性能和低烟性能分别符合GB/T19666-2005无卤性能要求和低烟性能要求。

适用范围

电力电缆用于输配电系统中,广泛应用于电力、广泛应用于电力、建筑、工矿、冶金、石油化工、交通等部门。是输配电系统中重要组成部分,传输和分配大容量的电流。
